Cubit에 의한 자동 핵사 메슁 벤치마크


Cubit는 그 이름대로, 지오메트리로부터 Cube(헥사엘리먼트)를 전자동으로 만들어 내는 것을 목표로 하고 있습니다.
여기에서는 3종류의 지오메트리에 대하여, 요소수를 늘이면서 지오메트리를 실행할때의. “사용메모리”와”소요시간”을 계측하였습니다.
그 결과, 1억 2500만 요소의 메슁에 성공하였습니다.
또 그때 사용한 메모리는 약54GB(그림1), 소요시간은 약5분(그림2)였습니다.
지오메트리가 복합하게 되면 다소 사용메모리와 소요시간이 늘어나지만, 어느 경우에서도 범위성(scalability)은 우수하다는 것이 확인되었습니다.
그림1: 요소 수 vs 사용메모리

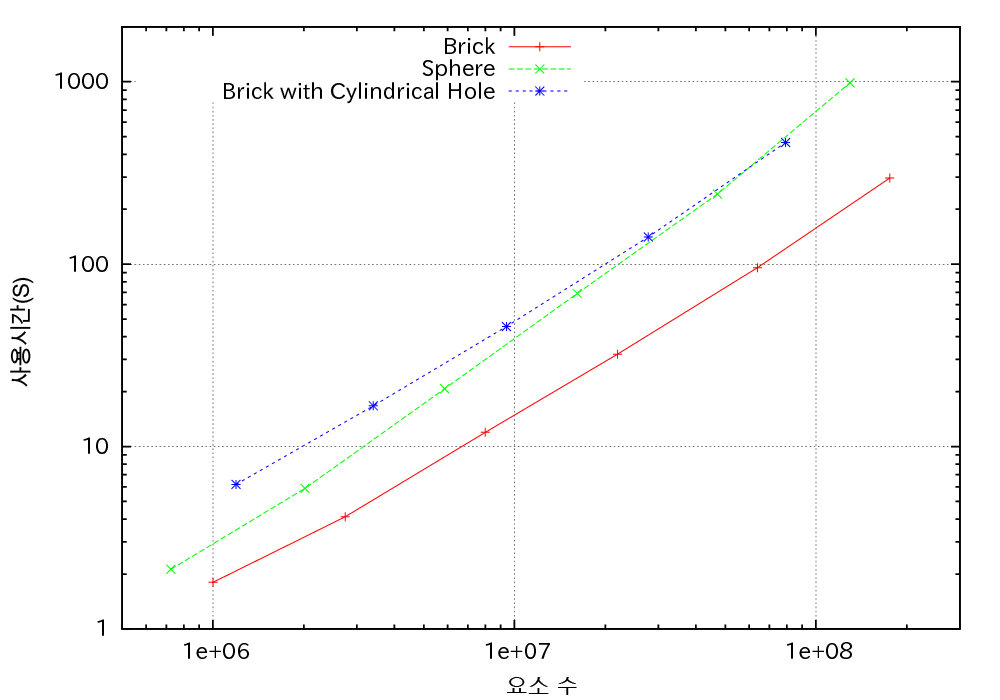

그림2: 요소 수 vs 사용시간

계산에 사용한 하드웨어와 소프트웨어
OS    :CentOS 5.6 64bit
CPU   :AMD Opteron(tm) Processor 6180 SE
Memory :256GB
Software :Cubit Version 13.0
왼쪽부터、직육면체(Brick), 구체(Sphere), 구멍이 뚫린 직육면체(Brick with Cylindrical Hole)입니다.
주의:상기는 이미지입니다. 계측할 때는 커멘드 라인모드(그림없이)를 사용하고 있습니다.
