“Cube it”を略した言葉で、ジオメトリからCube(ヘキサエレメント)を作り出す事を意味します。
Cube-itはその名の通り、全自動ヘキサメッシュを目標として日々進化し続ける、 形状作成からメッシュ生成までをサポートした、フル装備のメッシュ作成ツールキットです。
Cube-itでは、ACISをベースとしたソリッドモデルを用いた形状作成が可能です。 優れたジャーナリングファイル機能を搭載しており、 ソリッドモデリングからメッシュ作成の一連の処理のパラメトリックスタディーをサポートします。 また、各社のCADソフトで作成した形状のインポートをサポートし、 ITEM機能(Immersive Topology Environment for Meshing)がヘキサメッシングに最適なボリューム分割を提案してくれます。

適用分野
Cube-itで生成したメッシュは、FEM用ファイルExodusII、Abaqus、Nastran、Patran、
I-DEAS UNV、LS-DYNAおよびCFD用ファイルFLUENTに対応しています。

機能
Cube-itはソリッドモデラによる形状作成、CADデータのインポート、修正、ヒーリングなどCADで作成した形状データを
クオリティの高いメッシュ生成をするための多彩な機能やFEMおよびCFD用の境界条件の設定機能を備えています。
●ポイント・サーフェス・ワイヤフレームの作成
●基本形状のソリッドモデリング
●CADデーターのインポート
●ITEM機能による半自動形状クリーンナップ
 形状分割機能
●ブーリアン演算
●アセンブリ機能
●エッジのメッシュ作成
●フェースのメッシュ作成
●ボリュームのメッシュ作成
●境界層のメッシュ作成
●サイズファンクションによるメッシュの
 空間分布制御とメッシュの自動精細化
●メッシュ品質検証
●境界条件の設定
●形状データのインポート/エクスポート
●メッシュデータのインポート/エクスポート
●ジャーナル機能による自動化やパラメトリックスタディ
●Undo機能
●高度で快適なグラフィック表示

Cube-itでOpenFOAM用メッシュを生成
Cube-itには、優秀な領域分割機能(Decomposition Tools)が備わっており、手軽にヘキサメッシングをすることが出来ます。
またFluent形式に出力することでOpenFOAM用のメッシャーとして利用することができます。

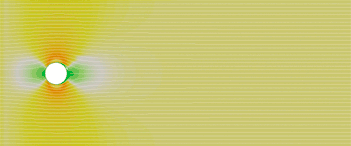

ここでは円柱周り流れ解析用メッシュの生成手順を紹介します。
詳細はこちらからご覧ください。



ベンチマーク
Cube-itによる自動ヘキサメッシングのベンチマークを行いました。
詳細はこちらからご覧ください。
図1: 要素数 vs 使用メモリー

プラットフォーム
・Microsoft Windows 7
・各種Linux (RedHat系 Debian系など、詳細はお問い合わせください)

Mesh Based Geometry
Exodus II Formatの読み込み
マルチプラットフォーム対応の
QTによるGUI

主な仕様
入出力
  • ACIS sat, sab: Geometry import/export
  • Neutral formats: STEP, IGES
  • Facet formats: STL, AVS, facet
  • Exodus II: native mesh format
  • Abaqus, Patran : mesh and boundary condition export.
  • NASTRAN BDF, IDEAS Universal, Fluent: mesh format export only
境界条件
  • Exodus II: SideSets, nodesets and element blocks define generic loads and boundary conditions.
  • ABAQUS, NASTRAN/PATRAN:interactive boundary condition definition and visualization
プラットフォーム
  • Microsoft Windows 7
  • 各種Linux (RedHat系 Debian系など、詳細はお問い合わせください)

Cube-it はM&T株式会社 の登録商標です。CubitはSandia Corporation のトレードマークです。
弊社は、M&T株式会社のCube-it正規代理店です。


価格
商用
商品名 価格(税込)
Cube-it CFD ノードロック年間ライセンス お問い合せください
Cube-it FEA ノードロック年間ライセンス お問い合せください
Cube-it PRO ノードロック年間ライセンス お問い合せください
Cube-it CFD フローティング年間ライセンス お問い合せください
Cube-it FEA フローティング年間ライセンス お問い合せください
Cube-it PRO フローティング年間ライセンス お問い合せください
アカデミック
商品名 価格(税込)
Trelis CFD ノードロック年間ライセンス お問い合せください
Trelis FEA ノードロック年間ライセンス お問い合せください
Trelis PRO ノードロック年間ライセンス お問い合せください
Trelis CFD フローティング年間ライセンス お問い合せください
Trelis FEA フローティング年間ライセンス お問い合せください
Trelis PRO フローティング年間ライセンス お問い合せください

  • ※ 爆発研究所オリジナルチュートリアル付きです。
  • ※ コマーシャルライセンスの各価格には開発元によるスタンダードサポートパッケージを含みます。
  • ※ フローティングライセンスは、使用許諾契約書が必要となります。利用範囲を規定します。
  • ※ ノードロック、フローティングいずれの場合でも、マシン変更手数料は¥100,000 (税抜)となります。
  •
  • ※ 価格・製品名は予告なく変更されることがありますのでご了承ください。
