“Cube it”을 줄인 말로, 지오메트리로부터 Cube(헥사엘리먼트)를 만들어 내는 것을 의미합니다.
Cube-it은 그 이름대로, 전자동 헥사메쉬를 목표로 하여 매일 진화해 가는 형상작성으로부터 메쉬 생성까지를 서포트한 풀 장비 메쉬 작성 툴킷입니다.
Cube-it에서는 ACIS를 베이스로한 솔리드 모델을 응용한 형상작성이 가능합니다. 뛰어난 저널링 파일 기능을 탑재하고 있어, 솔리드 모델링으로부터 메쉬 작성의 일련의 처리의 파라메트릭 스터디를 서포트 합니다. 또한 각 회사의 CAD 소프트로 작성한 형상의 임포트를 서포트 하며, ITEM기능(Immersive Topology Environment for Meshing)이 헥사메슁에 최적화된 볼륨 분할을 제안해 줍니다.

적용 분야
Cube-it으로 생성한 메쉬는 FEM용 파일 Exodusll, Abagus, Nastran, Patran, I-DEAS UNV, LS-DYNA 및 CFD용 파일 FLUENT에 대응하고 있습니다.

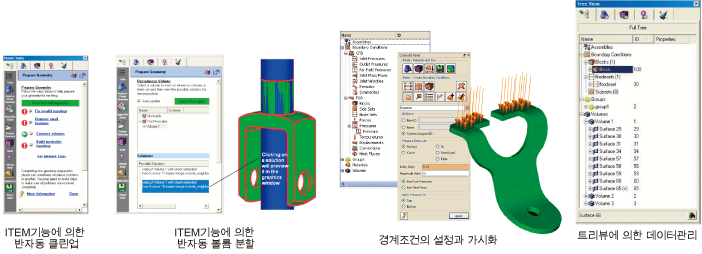

기능
Cubit은 솔리드 모델러에 의한 형상 작성, CAD 데이터 임포트, 수정, 힐링 등 CAD에서 작성한 형상 데이터를 고품질 메쉬로 생성하기 위한 다채로운 기능과 FEM 및 CFD용의 경계조건의 설정기능을 겸하고 있습니다.
  • 포인트, 서퍼스, 와이어프레임의 작성
  • 기본형상의 솔리드 모델링
  • CAD데이터 임포트
  • ITEM기능에 의한 반자동 형상 클린업 형상 분할 기능
  • 불리언 연산
  • 어셈블리기능
  • 엣지의 메쉬작성
  • 페이스의 메쉬작성
  • 볼륨의 메쉬작성
  • 경계층의 메쉬작성
  • 사이즈 펑션에 의한 메쉬의 공간분포제어와 메쉬의 자동정세화
  • 메쉬의 품질검증
  • 경계조건의 설정
  • 형상데이터의 임포트/익스포트
  • 메쉬데이터의 임포트/익스포트
  • 저널기능에 의한 자동화와 파라메트릭 스터디
  • Undo기능
  • 정밀하고 쾌적한 그래픽 표시

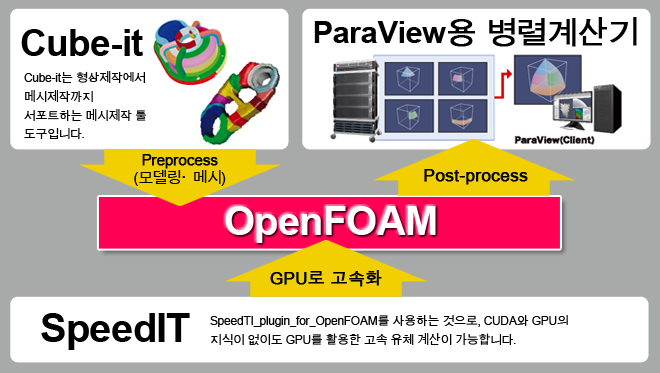

Cube-it으로 OpenFOAM용 메쉬를 생성
Cubit에는 우수한 영역분할기능(Decomposition Tools)이 있어, 손쉽게 헥사메슁을 할 수 있습니다.

또한 Fluent형식으로 출력함으로 Open FOAM용의 메셔로서 이용하는 것도 가능합니다.
자세한 내용은 아래를 참조해 주십시오.



벤치마크
여기서는 원주 주변 흐름 해석용 메쉬의 생성순서를 소개합니다.
자세한 내용은 아래를 참조해 주십시오.

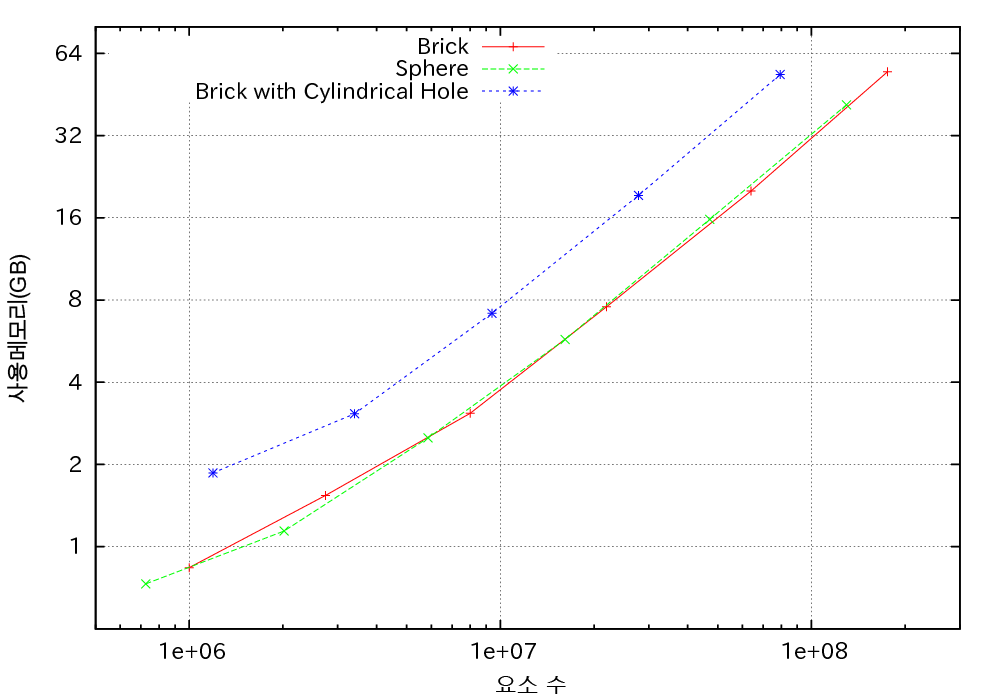

그림1: 요소수 vs 사용 메모리

플랫폼
・Microsoft Windows 7/XP/2000
・Windows
・RedHat Enterprise Linux 5

어느 환경에서도 이용 가능합니다.

※Linux에 관해서는 문의 주십시오.
Mesh Based Geometry
Exodus II Format의 로딩
멀티 플랫폼 대응하는 QT에 의한GUI

중요한 규정
입출력
  • ACIS sat, sab: Geometry import/export
  • Neutral formats: STEP, IGES
  • Facet formats: STL, AVS, facet
  • Exodus II: native mesh format
  • Abaqus, Patran : mesh and boundary condition export.
  • NASTRAN BDF, IDEAS Universal, Dyna3D, Fluent: mesh format export only
  • Translators: Patran, Abaqus, IDEAS, Matlab※1, Ansys※2 and others.
경계조건
  • Exodus II: SideSets, nodesets and element blocks define generic loads and boundary conditions.
  • ABAQUS, NASTRAN/PATRAN:interactive boundary condition definition and visualization
플랫폼 Redhat Enterprise Linux 5, Windows 7/XP/2000
옵션션 PluginOpenFOAM, AutoMesh for Environment & HVAC
※1・※2 :자세한 내용은 문의 바랍니다.



가격
* 이 상품은 일본국내에서만 판매합니다

상용
상품명 가격(세금포함)
Cube-it CFD 노드록 연간 라이센스 문의 바랍니다.
Cube-it FEA 노드록 연간 라이센스 문의 바랍니다.
Cube-it PRO 노드록 연간 라이센스 문의 바랍니다.
Cube-it CFD 플로팅 연간 라이센스 문의 바랍니다.
Cube-it FEA 플로팅 연간 라이센스 문의 바랍니다.
Cube-it PRO 플로팅 연간 라이센스 문의 바랍니다.
아카테믹
상품명 가격(세금포함)
Trelis CFD 노드록 연간 라이센스 문의 바랍니다.
Trelis FEA 노드록 연간 라이센스 문의 바랍니다.
Trelis PRO 노드록 연간 라이센스 문의 바랍니다.
Trelis CFD 플로팅 연간 라이센스 문의 바랍니다.
Trelis FEA 플로팅 연간 라이센스 문의 바랍니다.
Trelis PRO 플로팅 연간 라이센스 문의 바랍니다.

  • ※ 폭발연구소 오리지널 튜토리얼이 있습니다.
  • ※ 커머셜 라이센스의 각 가격에는 개발원에 의한 스탠다드 서포트 패키지를 포함합니다.
  • ※ 네트워크 라이센스는 사용허락계약서가 필요합니다. 이용범위를 규정합니다.
  • ※ 노드록, 네트워크 어느 경우에도 머신 변경 수수료는 100,000엔(세금별도)입니다.
  • ※ 각 패키지는 라이센스 가격 외 일본어 스탠다드 서포트를 포함합니다.
  •
  •
  • ※ 가격 및 제품명은 예고 없이 변경되는 경우가 있으므로 이해해 주시기 바랍니다.
