연소와 구조체의 파괴에 관한 일방형 연성해석


You need to install or upgrade Flash Player to view this content, install or upgrade by clicking here.

폭발 안전 대책의 평가 항목에는 다음과 같은 것을 들 수 있습니다.

  1. 연소 · 폭발에 의한 압력
      인체 구조물에 미치는 영향
  2. 화염에 의한 복사열
      인체에 미치는 영향 거리 산출
  3. 파편 비산물
      비산 방지 대책 (철망과 방호벽의 필요 강도)
위 항목을 정밀하게 예측하여 안전 대책을 세우는 것이 가능합니다.
연소 · 폭발에 의한 압력이 구조물에 미치는 영향을 정밀하게 분석하려면
2. 구조물의 대 변형을 정밀하게
  분석 하는 것
1. 연소 · 폭발의 연소 파면 가속 과정
  압력장 시간 기록을 정밀하게 분석 하는 것

이 필요하지만, 양방향 연성 해석 소프트로는 어려운 실정입니다.

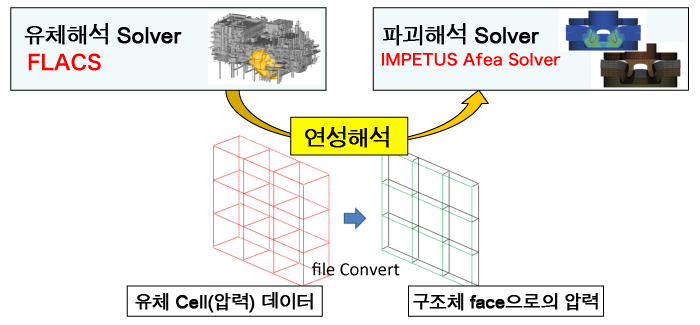

그래서 다음과 같이 각각의 해법이 자랑하는 분야를 최대한 살릴 수있는 연성 해석을 이행합니다.

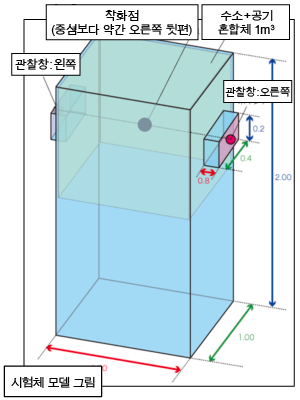

Sample시험체 모델에서 수소 폭발 분석 – 구조 해석
시험 체내에서 수소 + 공기 혼합체의 연소 · 폭발이 발생하면 관측 창은 파괴되는지 아닌지?
시험체 내부 수소 폭발 해석
수소농도 29.54% (O2 14.76%)
수소량 0.02kg
기압 1013.25 hPa
온도 20℃
FLACS에 의한 수소 + 공기 혼합체의 연소폭발 해석
           관찰창:왼쪽 압력콘투어


     모니터 포인트에 있어서의 압력 프로파일


왼쪽위  시험체 중앙:압력오른쪽위  관찰창:압력
왼쪽아래  Fuel Mass Fraction오른쪽아래  온도

You need to install or upgrade Flash Player to view this content, install or upgrade by clicking here.


FLACS 연소 폭발 분석 결과 (압력)을 이용한 IMPETUS Afea Solver에 의한 구조해석
관측 창 : 유리
두께1cm
항복 응력20MPa
파단 왜곡0.005%
포아송 비0.3
영률80GPa

You need to install or upgrade Flash Player to view this content, install or upgrade by clicking here.

이렇게하여 연소 · 폭발이 구조물에 미치는 영향을 분석 할 수 있습니다.

・ 구조물이 파괴되는 여부
・ 구조물이 어디부터 파괴되어가는 지

그러나 구조물 파단 후의 압력 leak에 이르기의 분석은 양방향 연성이 필요합니다.


Role of simulation in explosion security precaution
Evaluation item of explosion security precaution


  • 폭발재해, 수치계산, 가시화 등에 관한 질문이나 상담은 여기로부터
